TUNGALOY AMÉLIORE LA GAMME TINYMINITURN POUR UNE MEILLEURE ÉVACUATION DES COPEAUX DANS LES APPLICATIONS D’ALÉSAGE MINIATURE

Tungaloy a étendu son système d’outils miniatures en carbure monobloc TinyMiniTurn pour inclure le manchon JBBS-4N avec arrosage intégré. Ses quatre trous assurent un arrosage efficace en lubrifiant jusqu’au point de coupe. Des manchons JBBSA-C ont également été ajoutés avec une tête de serrage à pinces intégrée.

TUNGALOY AMÉLIORE LA GAMME TINYMINITURN POUR UNE MEILLEURE ÉVACUATION DES COPEAUX DANS LES APPLICATIONS D’ALÉSAGE MINIATURE

La gamme d’outils miniatures TinyMiniTurn se compose d’outils en carbure monobloc et de manchons. Elles offrent un total de 146 géométries différentes pour les applications d’alésage, de copiage interne, de chanfreinage, de rainurage et de filetage dans des diamètres aussi petits que 0,6 mm. L’outil en carbure monobloc est doté d’une arête de coupe rectifiée avec précision et revêtue avec un traitement de polissage post-revêtement. Cela maintient une grande acuité d’arête sur une durée d’utilisation prolongée. Cela garantit également une excellente qualité et précision des pièces ainsi que la sécurité des processus dans toutes les applications d’usinage de petit diamètre. Ces affirmations ont été prouvées dans les rapports d’essais Tungaloy.

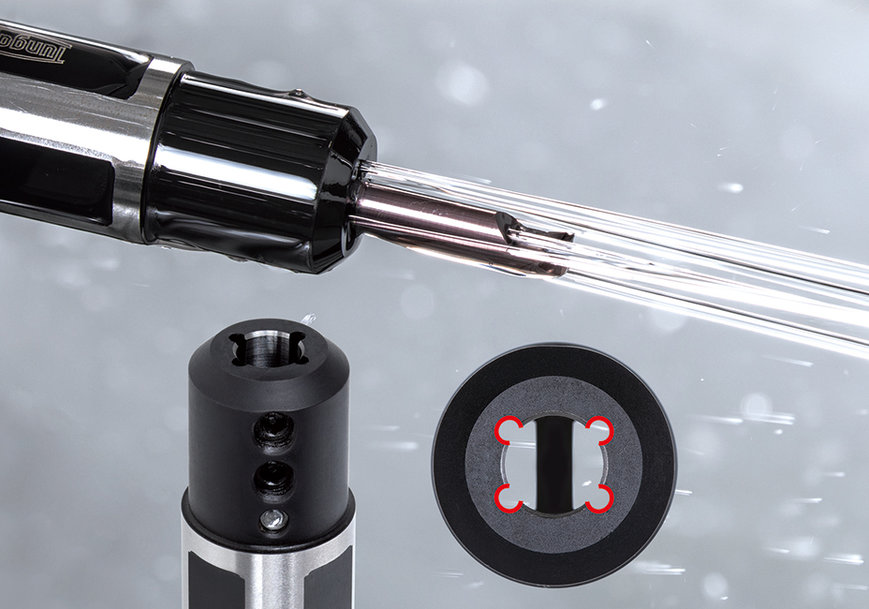

Jusqu’à présent, la gamme TinyMiniTurn offrait un seul jet de liquide de refroidissement à partir d’un trou situé dans l’outil à proximité de l’arête de coupe. Parfois, ce seul jet d’arrosage dans l’outil de petite taille n’est pas suffisant pour une évacuation efficace des copeaux lors des applications d’usinage de petit diamètre. Le nouveau système d’arrosage traversant JBBS-C-4N résout ce problème avec quatre trous d’arrosage situés sur la face d’extrémité où l’outil carbure est inséré. Ces trous créent quatre jets de liquide de refroidissement en quantité suffisante et dirigés sur le point de coupe. Le nouveau système d’arrosage permet une meilleure évacuation des copeaux, élimine le bourrage de ces derniers sur les outils ou la pièce, et garantit la sécurité du processus ainsi qu’une longue durée de vie de l’outil.

Une extension des manchons JBBSA-C de la gamme TinyMiniTurn avec une tête de serrage à pince intégrée avec huit nouvelles options de diamètre. Désormais, la gamme propose des corps métriques de diamètres 12,0, 14,0, 16,0, 20,0, 22,0 et 25,0 mm. La tête de serrage à pinces offre une prise de contact complète sur la queue de l’outil pour une stabilité et une répétabilité supérieures par rapport aux manchons conventionnels. L’outil intègre un arrosage par le centre pour une meilleure évacuation des copeaux et une meilleure durée de vie de l’outil.
