Nouvelle technologie d’étalonnage pour des centres d’usinage ultra modernes

Le développement de systèmes matériels et logiciels de métrologie innovants pour les machines-outils a rendu la fabrication plus précise.

Kern Microtechnik GmbH est l’un des leaders mondiaux dans l’usinage de précision. Implantée à Eschenlohe, en Haute Bavière, l’entreprise établit de nouvelles références depuis des années, notamment dans l’usinage 5 axes. Depuis plus de 60 ans, Kern vend avec succès, dans le monde entier, des produits et services innovants portant le label « Fabriqué en Allemagne ».

En dehors de la fabrication de centres d’usinage de pointe, Kern propose des services de sous-traitance. Cette prestation permet un échange continu de connaissances et d’expériences entre la conception, la fabrication et l’utilisation sur le terrain, ce qui garantit de hautes compétences de process et l’amélioration continue des machines.

Chaque centre d’usinage individuel créé chez Kern doit être parfaitement mesuré et ajusté pendant la fabrication et la mise en service. La technologie d’étalonnage volumétrique permet d’obtenir la plus haute précision et par conséquent un excellent niveau de qualité constant dans tout le domaine de travail.

S’efforçant de poursuivre l’amélioration et l’automatisation de l’étalonnage extrêmement complexe de machines 5 axes dans la plage de précision micrométrique, les experts chez Kern ont trouvé la solution recherchée au salon EMO 2019. Dans le cadre des processus d’étalonnage d’ETALON LINECAL et d’ETALON X-AX LASERBAR, deux solutions innovantes ont été présentées, susceptibles de répondre aux exigences de Kern.

L’utilisation de ces systèmes d’étalonnage simplifie l’enregistrement d’écarts géométriques dans des équipements de mesure multicapteurs compacts, machines à mesurer tridimensionnelles (MMT) et machines-outils. En combinaison avec le logiciel TRAC-CAL d’Hexagon, des machines de la plus haute précision peuvent être calibrées de façon entièrement automatique. Cette combinaison permet de déterminer, avec un maximum de précision, les écarts de positionnement, de rectitude, le lacet, le roulis, le tangage et la perpendicularité des axes entre eux. Les données d’étalonnage volumétriques peuvent être affichées directement dans des formats spécifiques. En liaison avec la haute reproductivité des centres d’usinage Kern, dotés d’un système de gestion de température unique en son genre, toutes ces caractéristiques créent une symbiose parfaite.




Une fixation sur mesure a été conçue, en étroite collaboration avec Kern Microtechnik, pour la toute nouvelle innovation de l’entreprise, le système Kern Micro HD. Les compétences des deux équipes de spécialistes étaient complémentaires pendant la phase de développement et les hautes exigences de Kern ont constitué un défi stimulant pour Hexagon.

LINECAL permet désormais d’effectuer un étalonnage et un test d’acceptation entièrement automatiques des axes linéaires du système Kern Micro HD. Des mesures comparatives avec des procédures précédentes ont validé l’application sans restriction de cette procédure, qui réduit en même temps la complexité de la mise en service.

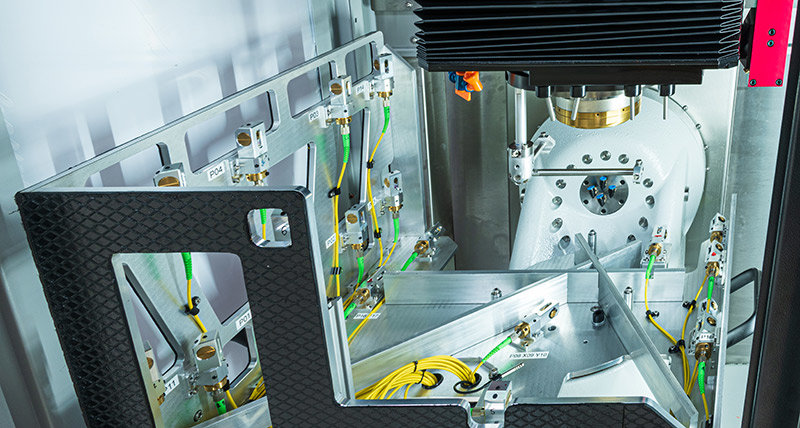

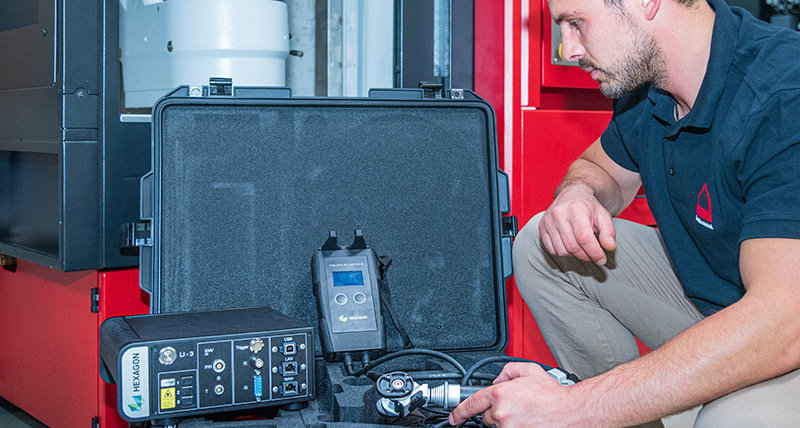

Kern a décidé d’utiliser pour son service sur le terrain, le système X-AX LASERBAR en raison de sa polyvalence et de ses petites dimensions. Comme LINECAL, il se base sur la mesure de longueur interférométrique. Mais à la différence de LINECAL, le faisceau de mesure est guidé dans un tube télescopique muni d’articulations à rotule magnétiques, qui s’engage entre deux logements d’articulation entre la broche et le plateau tournant. La machine est alors commandée par le logiciel TRAC-CAL d’Hexagon, à travers un chemin de mesure prédéfini ; sans alignement fin et sans configuration spéciale par l’opérateur.

Le système ETALON X-AX LASERBAR d’Hexagon détecte aussi d’éventuels écarts des axes sans intervention de l’utilisateur. Une nouvelle option développée par Hexagon permet aussi d’appliquer un processus entièrement automatique sur des machines 5 axes.

« La technologie Hexagon nous aide à étalonner nos machines 5 axes de haute précision en moins de temps grâce à des séquences de mesure automatisées », explique Sebastian Guggenmos, CEO de Kern Microtechnik. « Le système X-AX LASERBAR d’Hexagon permettra aussi à notre département de maintenance de diagnostiquer encore plus efficacement des machines sur le terrain et de les étalonner si nécessaire. Pour Kern, l’introduction de la technologie de mesure Hexagon est une étape supplémentaire vers l’extension du leadership technologique. »
